[GPDB] 0. System Architecture (시스템 아키텍처)

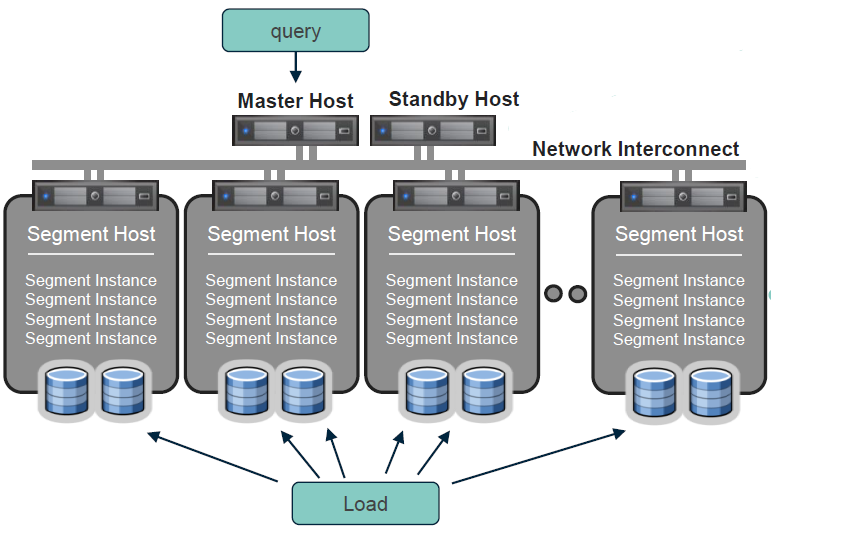

시스템 구성도(Architecture)

Greenplum Architecture

1) Master

- 모든 사용자 연결 제어.
- 쿼리 플랜 생성하여 Segment에 분배/취합하는 역할.
- 상세
① Master Host : Client Connection 허용
② Parser : 문법 검사
③ Query Optimizer : parse tree 생성 및 query plan 생성 (⑥ 취합된 catalog 기반)
④ Query Dispatcher : 생성된 query plan을 각 Segment Host로 전달/통신
⑤ Query Executor : plan 대로 query 가 수행되도록 함 (파일 열기, tuple iterate 등..)
⑥ Catalog : 모든 segment 의 catalog를 취합한 meta data를 가짐
⑦ Distributed Transaction Management(Distributed TM) : segments 의 action을 commit & abort

2) Interconnect

- Master-Segment 간, Segment 간 통신 지원.
- 네트워크 영향 받음.
- 최적의 성능과 scalability 를 위해 UDP 사용.

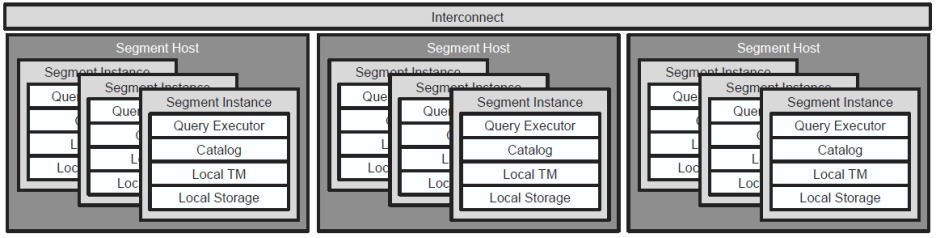

3) Segment

- 실제 데이터 저장.
- 자체 cpu, disk, memory 가짐.
- Segment를 증설하는 경우 expand 작업 후 rebalance 작업을 진행 함.





---

High Availability

1) Server HA



2) Data Mirroring

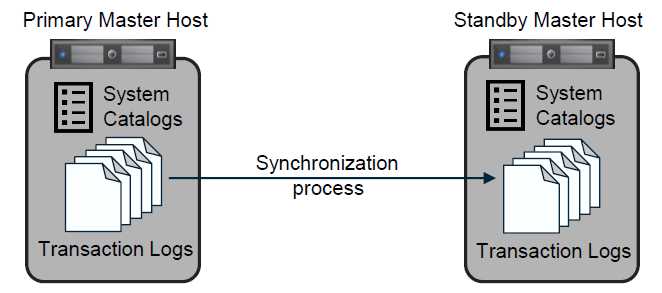

- Master Mirroring
   . 두 host 간 동기화 프로세스
   . 자동으로 넘어가지는 않음. 대신 스크립트로 제공되어 운영 가능

(참고) https://github.com/zhyun-pivotal

zhyun-pivotal - Overview



- Segment-Mirroring
   . 데이터 유실 방지 목적
   . 4개 운영된다고 가정하는 경우, 본인 sdw 를 제외한 3개에 분산되어 데이터가 저장됨.



---

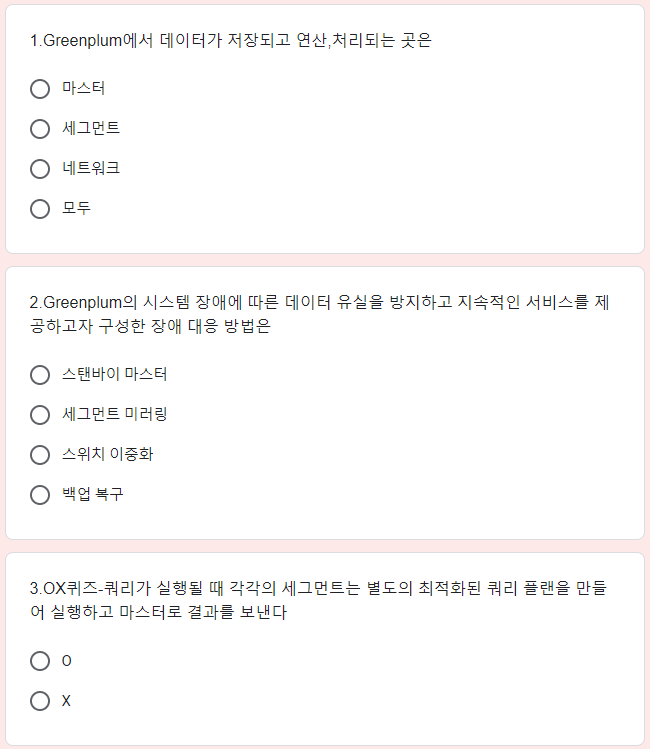

Quiz

2, 2, x
